由3GPP定义的直接远场(DFF )与 紧缩场(CATR) OTA 暗室测试方法之比较

By Khushboo Kalyani

April 29, 2021
OTA over-the-air (OTA) chamber testing

LitePoint Khushboo Kalyani是这个三部分博客系列的作者。在整个系列中,您将了解为什么在毫米波(mmWave)频率下进行OTA 测试至关重要,影响 OTA 测试暗室的关键概念、测量决策和 3GPP 定义的测试方法。

由3GPP定义的直接远场(DFF )与 紧缩场(CATR) OTA 暗室测试方法之比较

在之前的文章中, 我谈到了5G OTA 测试测量决策所涉及的一些关键概念,以及这些元素在确保 5G OTA 测量准确可靠性方面如何至关重要。今天,我们将探索目前较成熟的用户设备(UE)射频测试方法,包括直接远场 (DFF) 和间接远场 (IFF),后者也被称为紧缩场(CATR) 。

直接远场 DFF)测试方法

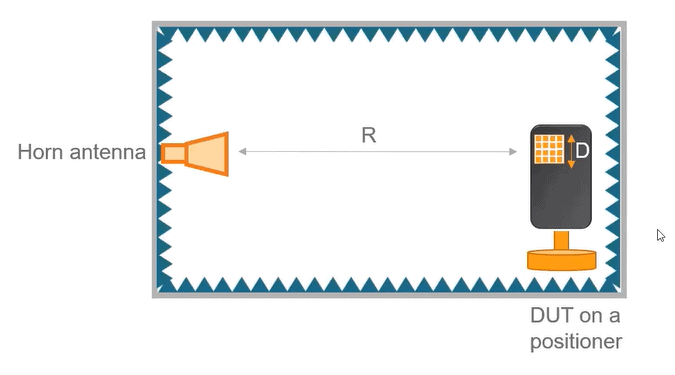

直接远场 (DFF) 测试方法使用相对简单的 OTA 暗室设计进行天线辐射模式测量。在此方法中,所测试的设备 (DUT) 位于暗室内, DUT 上的天线模块与测量喇叭天线的视距(LOS)对齐。

为了实现全面的天线阵列测量,DUT 通常被固定在通过软件控制的定位器上,该定位器可以在两个独立的轴(方位角和正面图)上旋转,以实现整个 3D 球体的量测。

正如我在以前的文章中讨论的那样,为了准确和可重复的测量,DUT将被固定在离测量喇叭天线一定条件下的远场距离位置(使用下面的 Fraunhofer 方程计算),这实际上规定并决定了 OTA 暗室的整体尺寸。

“R”表示远场距离足以使球形波近似为平面波

“D”表示天线模块尺寸

‘ƛ’表示波长

根据 3GPP TR 38.810,当DUT中天线模块的位置已经确定并且辐射天线孔径的尺寸 ≤为 5 厘米时,必须使用此测试方法。

DFF的挑战

虽然 DFF 测试方法易于实现,但是这种方法也存在局限性。

首先也是最重要的是天线模块尺寸 D 大于 5cm,OTA 路径损失较高。正如已经讨论过的,远场距离与辐射天线孔径的尺寸成正比。因此,天线孔径越大,随着远场距离增加,OTA 路径损失越高。

二是天线模块尺寸 D 大于 5cm的固定设备成本较高。天线孔径尺寸的增加需要使用更大的暗室来提供适当的远场距离,从而增加设备的总体成本和占地面积。

第三,在多个 毫米波天线阵列的情况下,对 DUT 进行繁琐的重新定位。为了避免测量不确定性,DUT 上的天线模块必须与测量喇叭天线的孔径保持良好对位。因此,如果设备嵌入了多个天线模块,则需要分别定位,以准确表征每个毫米波天线模块的性能。

最后,在测量带有未知天线模块尺寸和位置的 DUT 时,复杂性和不确定性增加。在这种情况下,确定静区的正确大小,并有足够的偏移来容纳整个设备可能是具有挑战性的。此外,这还会导致更大的暗室尺寸和 OTA 路径损失。

间接远场(IFF)测试方法

间接远场 (IFF) 测试方法不受 DFF 测试方法的相关限制。该技术允许以比 DFF 方法短得多的距离测量大型天线阵列。

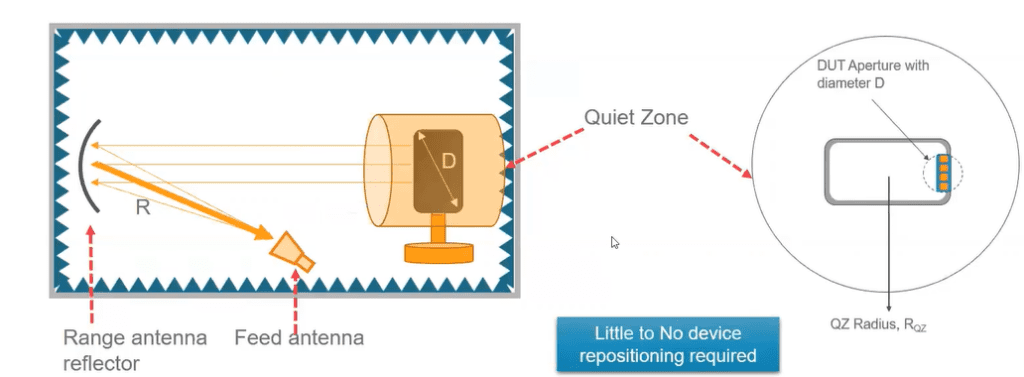

测试方法基于紧凑的天线测试装置(CATR),使用抛物面反射板创建远场环境,从而将从球形波转换成平面波送入馈送天线,以表征DUT天线。

在此方法中,反射器的大小和终端成品会影响测量的操作频率和精度 – 边缘锐利度限制低频范围,而表面粗糙度影响高频率。

与 DFF 不同,远场不是 DUT 和测量喇叭之间的距离,而是焦距:即馈送天线和抛物面反射板之间的距离。它使用以下方程进行计算:

R = 3.5 × 反射器尺寸= 3.5 × (2D)

例如,对于 D = 5 厘米,CATR 远场距离或焦距为 3.5 × 2 × 5 = 35 厘米,这允许以牺牲高精度抛物面反射板为代价建立更紧凑的 OTA 暗室。

该技术证明对在 DUT 上毫米波天线模块的尺寸和位置未知的设备上进行测量非常有利。这是因为巨大的静区可以覆盖 DUT 的整个外形,无需重新定位。此外,对于 D >=5cm 的设备,CATR 在比 DFF 暗室短得多的距离内创建远场环境,最大限度地减少 OTA 路径损耗,并确保更好的信噪比 (SNR)。

虽然,这项技术听起来很容易实现,但暗室的实际和抛物面反射板的精度成为实现目标的挑战。

DFF CATR 暗室之间进行选择

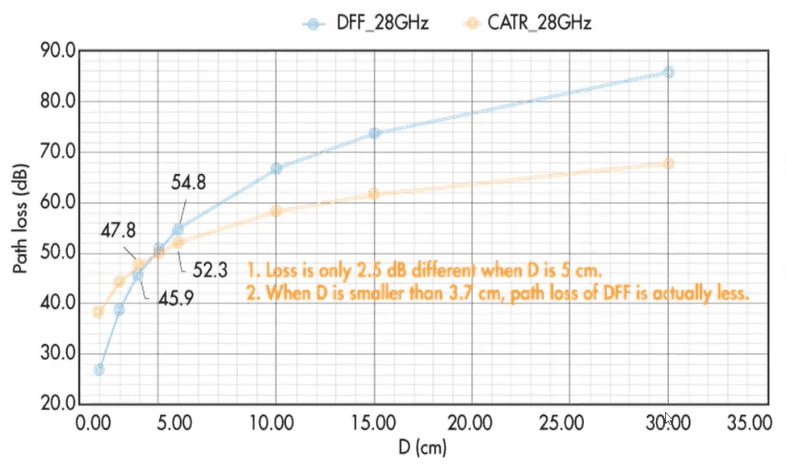

DFF 和 CATR 暗室之间的选择取决于 DUT功率等级和天线配置,并会显著影响 OTA 路径损失和测试成本。如下所示,对于特定频率,5cm 的孔径尺寸是分水岭,超过5cm, DFF 暗室中观测到的路径损失比 CATR 暗室中观测到的路径损失大得多。

这意味着 DFF OTA 暗室更适合小型手持产品,如手机或笔记本电脑,而 CATR 暗室更适合较大的天线阵列或 DUT 外形。

请访问我们的5G 页面,了解有关 LitePoint 的 5G OTA 测试和测量解决方案的更多信息,同时您也可以观看完整网络研讨会重播
